在工業生產中，電機作為核心動力設備，其軸承部位是故障高發點 —— 軸承因潤滑不足、滾珠磨損、間隙過大等問題引發的早期溫度異常，若未及時監測預警，會逐步發展為卡滯、抱死，最終導致電機停機，輕則造成產線中斷，重則引發設備連鎖損壞。而電機軸承的早期溫度異常具有變化幅度小、局部性強的特點，傳統測溫手段難以精準捕捉，LF-CAM012P 卡片式紅外熱像儀憑借精準的測溫性能、極致的便攜性，成為電機軸承早期磨損溫度監測的專業技術解決方案，實現故障的提前識別與預防性維護。

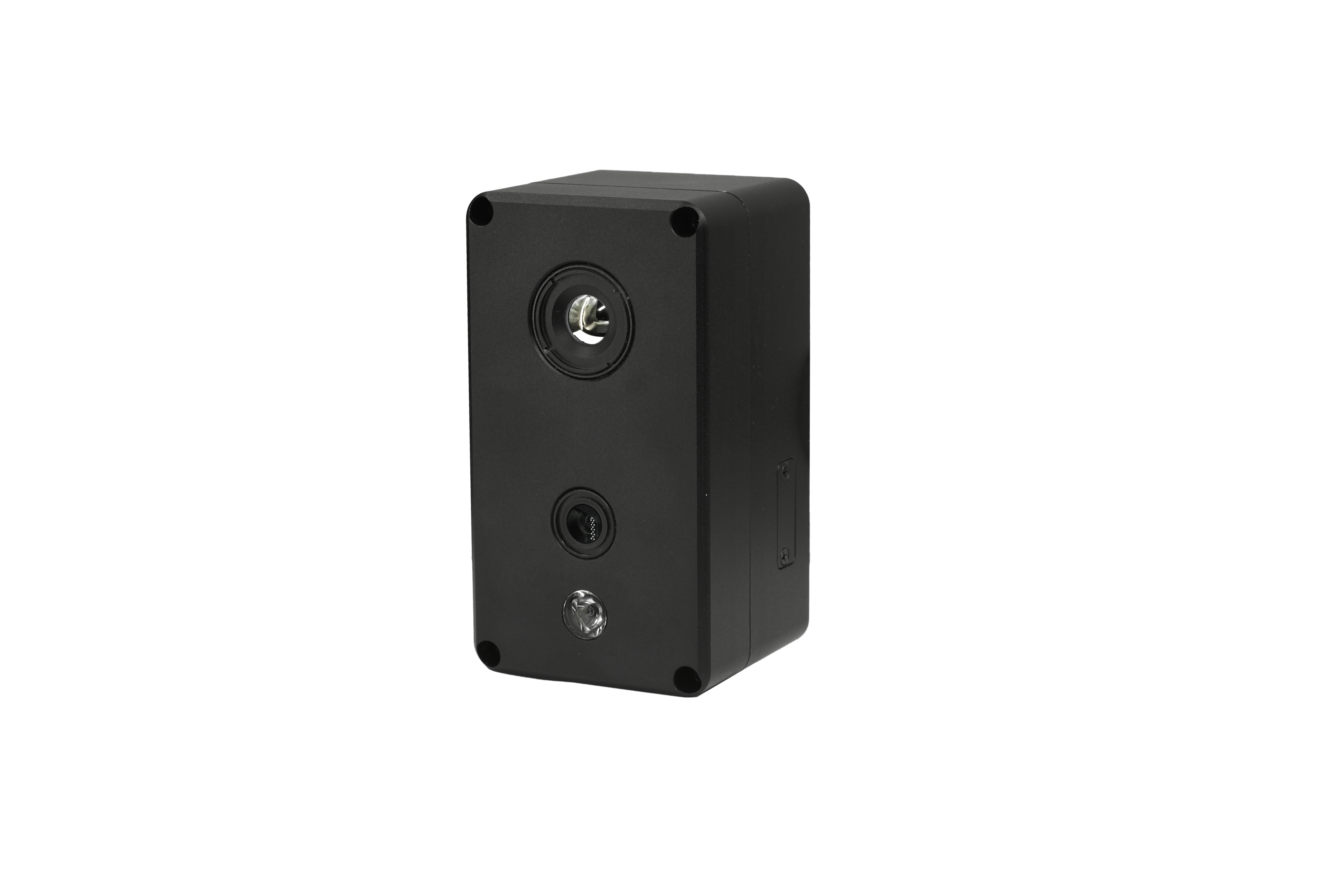

圖 1：LF-CAM012P 卡片式紅外熱像儀

設備 100g 輕量化設計可單手操作，無需拆卸電機端蓋，近距離貼近軸承部位即可完成監測，適配各類工業電機（臥式 / 立式、小型 / 中型）的現場巡檢場景。

一、電機軸承早期磨損監測的精準測溫痛點

電機軸承的正常工作溫度通?！?0℃，當出現早期磨損時，摩擦阻力增大，溫度會以0.5-1℃/ 小時的幅度緩慢上升，當溫度升至≥65℃時，磨損進入加速階段，≥80℃時極可能出現軸承抱死故障。針對這一早期溫度變化特征，現有測溫方案的局限性尤為突出，無法滿足精準、非接觸、便攜的監測需求：

1. 紅外測溫槍：僅能實現單點測溫，無法覆蓋軸承端蓋的全域溫度場，若測溫點避開了磨損的局部過熱區域，極易漏判；且受電機機身遮擋，狹小空間內難以精準對準軸承核心部位，測溫誤差可達 ±5℃以上。
2. 接觸式測溫傳感器：需粘貼在軸承端蓋表面，安裝過程繁瑣，且傳感器易受電機振動影響脫落；同時僅能采集固定點溫度，無法捕捉軸承內部的局部過熱，更無法呈現溫度場分布。
3. 傳統手持熱像儀：重量多在 500g 以上，體積偏大，在產線密集的電機群中，難以近距離貼近軸承部位調整監測角度，且部分小型電機的軸承端蓋空間狹小，傳統設備的鏡頭視場角無法適配，無法完整捕捉軸承區域溫度。
4. 人工感官判斷：依靠手摸、耳聽判斷軸承狀態，僅能發現中晚期故障，此時軸承已出現明顯磨損，錯失預防性維護的最佳時機，且手摸高溫軸承存在燙傷安全風險。

二、電機軸承早期磨損監測的核心技術需求

基于電機軸承早期磨損的溫度變化特征與現場巡檢的實際場景，對測溫設備提出了四大核心技術要求，也是實現早期故障精準識別的關鍵：

1. 高靈敏度測溫：需能捕捉≤0.05℃的微小溫度變化，識別軸承早期磨損的溫度異常趨勢，而非僅監測明顯過熱。
2. 小范圍全域可視化：需清晰呈現軸承端蓋（直徑通常 5-15cm）的全域溫度場，精準定位局部過熱區域，區分軸承核心部位與端蓋周邊的溫度差異。
3. 極致便攜與靈活操作：設備重量≤150g、體積小巧，可單手操作，能在產線密集、空間狹小的電機周邊靈活調整監測角度，近距離貼近軸承部位。
4. 非接觸式帶電監測：無需拆卸電機端蓋、無需斷電，在電機正常運行狀態下完成監測，避免影響生產進度，同時保障巡檢人員的操作安全。

三、適配電機軸承監測的 LF-CAM012P 關鍵技術參數

針對電機軸承早期磨損監測的核心技術需求，LF-CAM012P 卡片式紅外熱像儀的核心技術參數形成精準適配，從硬件層面保障了早期溫度異常的捕捉與識別，無冗余參數，僅聚焦監測核心需求：

1. 熱靈敏度≤50mK：可精準捕捉 0.05℃的微小溫度變化，能識別電機軸承早期磨損引發的緩慢溫度上升，實現故障的超早期預警，相比傳統測溫手段，預警時間可提前 3-5 天。
2. 熱成像分辨率 160×120：在近距離監測時，可清晰呈現軸承端蓋的全域溫度場，最小可識別 2mm 的局部過熱區域，精準區分軸承滾珠、內圈、外圈的溫度差異，避免漏判局部磨損。
3. 極致輕量化設計：機身尺寸 63.5mm (L)×53.9mm (W)×23.5mm (H)，重量?jī)H 100g，卡片式造型可單手握持，能在產線密集的電機群、狹小的設備間隙中靈活操作，近距離貼近軸承端蓋完成監測。
4. 90°×66.5° 大視場角：無需多次調整角度，單次掃描即可完整覆蓋電機軸承端蓋的全域區域，避免因視場角不足導致的監測盲區，提升現場巡檢效率。
5. -40℃~65℃寬工作溫度：適配工業車間的高低溫環境（如冶金、機械加工車間的高溫環境，倉儲、冷鏈車間的低溫環境），在不同工況下均能保持穩定的測溫精度，無環境干擾。

四、LF-CAM012P 監測電機軸承早期磨損的技術實現過程

以某機械加工車間三相異步電機（功率 15kW，軸承型號 6308） 為例，詳細講解 LF-CAM012P 在電機軸承早期磨損監測中的完整技術實現過程，包含參數設置、現場操作、故障分析、驗證整改全流程，落地性強，可直接復刻執行：

（一）監測前的參數精準設置

1. 開機啟動 LF-CAM012P，根據電機軸承的監測需求，設置測溫閾值：正常溫度≤50℃，預警溫度≥55℃，報警溫度≥65℃，開啟超閾值聲光提醒，實現異常溫度的即時識別。
2. 選擇紅熱調色板：將高溫區域以紅色高亮顯示，低溫區域以藍色顯示，便于巡檢人員在現場快速識別軸承部位的溫度異常，提升判斷效率。
3. 開啟可見光融合模式：將熱成像溫度場與可見光畫面疊加，既能看到溫度分布，又能精準定位過熱區域在軸承端蓋的物理位置，避免后續整改時定位偏差。
4. 調整發射率：根據電機軸承端蓋的金屬材質（多為鑄鐵 / 不銹鋼），將發射率調整為 0.85-0.90，抵消材質對紅外輻射的反射影響，保障測溫精度控制在 ±3% 以內。

（二）現場無干擾帶電監測操作

1. 巡檢人員單手握持 LF-CAM012P，在電機正常運行（帶電） 狀態下，靠近電機軸承端蓋，保持設備與軸承端蓋的距離為 10-20cm，調整角度使軸承端蓋完全進入設備視場范圍。
2. 按下拍攝鍵，設備以 50Hz 幀頻實時生成熱成像圖，同步顯示軸承端蓋的全域溫度分布與各區域精準溫度值，巡檢人員通過高清顯示屏直接查看，無需外接設備。
3. 本次監測中，熱成像圖顯示軸承端蓋上側區域溫度為 58.3℃，超出 55℃的預警閾值，其余區域溫度為 47-49℃，屬于正常范圍，設備即時觸發聲光預警，標記過熱區域。

（三）早期磨損故障的精準分析

1. 結合熱成像圖的溫度分布特征：軸承端蓋上側局部過熱，溫度比正常區域高 9-11℃，且過熱區域呈點狀分布（直徑約 3mm），判斷為軸承上側滾珠與內圈出現早期磨損，摩擦阻力增大引發局部溫度上升。
2. 結合電機運行參數：電機當前轉速 1480r/min，電流、電壓均在正常范圍，無明顯振動與異響，進一步驗證為早期輕微磨損，尚未發展為中晚期故障，具備預防性維護的條件。

（四）整改后的溫度驗證與數據留存

1. 對電機進行停機預防性維護：拆卸軸承端蓋，檢查發現上側 2 顆滾珠存在輕微劃痕，及時更換潤滑脂并調整軸承間隙，完成整改后重啟電機。
2. 再次使用 LF-CAM012P 對軸承端蓋進行監測，熱成像圖顯示全域溫度為 46-48℃，原過熱區域溫度降至 47.2℃，恢復正常，故障徹底排除。
3. 通過設備RJ45 以太網接口，導出本次監測的熱成像圖、溫度數據、故障分析結果，生成《電機軸承溫度監測報告》，留存至設備維護檔案，為后續周期性巡檢提供數據參考。

圖 2：電機軸承早期磨損的熱成像與可見光融合效果圖

清晰呈現軸承端蓋局部過熱區域的物理位置與溫度數值，實現 “溫度異常可視化 + 故障位置精準化”，為早期磨損故障的分析與整改提供直接依據。

五、LF-CAM012P 監測電機軸承早期磨損的技術價值

在工業電機的日常維護中，采用 LF-CAM012P 卡片式紅外熱像儀實現軸承早期磨損的溫度監測，從故障預警、巡檢效率、生產成本、生產安全四個維度實現核心技術價值，并非單純的設備替代，而是實現電機維護從 “事后維修” 向 “預防性維護” 的技術升級：

1. 超早期故障預警，避免停機損失：可提前 3-5 天識別電機軸承的早期磨損故障，在故障未發展為停機事故前完成預防性維護，以某機械加工車間為例，單臺電機停機 1 小時造成的產線損失約 5000 元，該技術可有效規避此類損失。
2. 提升巡檢效率，降低人力成本：設備極致便攜，單手即可完成全流程監測，單臺電機的軸承監測時間從傳統測溫手段的 5-8 分鐘縮短至 1-2 分鐘，巡檢效率提升 70% 以上，同時減少巡檢人員的工作強度。
3. 延長軸承使用壽命，降低維護成本：通過早期預警實現預防性維護，避免軸承因磨損加劇導致的提前報廢，電機軸承的使用壽命可延長 30% 左右，同時減少電機因軸承故障引發的連鎖損壞，降低設備維修成本。
4. 非接觸帶電監測，保障操作安全：無需斷電、無需拆卸電機端蓋，無需人工接觸高溫軸承部位，徹底規避了觸電、燙傷等安全風險，提升工業車間設備巡檢的操作安全性。

六、結語

電機軸承的早期磨損監測，核心在于對微小溫度變化的精準捕捉與現場巡檢的靈活適配，這也是傳統測溫手段的核心短板。LF-CAM012P 卡片式紅外熱像儀以熱靈敏度≤50mK的精準測溫性能、極致的輕量化設計、大視場角的全域可視化能力，精準適配電機軸承早期磨損的監測需求，從技術層面解決了早期故障難識別、狹小空間難操作、帶電監測難實現的三大痛點。

該技術方案無需復雜的操作培訓，可直接落地于各類工業車間的電機日常巡檢，實現電機軸承故障的超早期預警與預防性維護，讓工業電機的維護從 “被動應對” 轉變?yōu)?“主動預判”，不僅有效降低了設備停機損失與維護成本，更保障了工業產線的連續、穩定運行，為工業生產的設備管理提供了專業、高效的溫度監測技術支撐。
